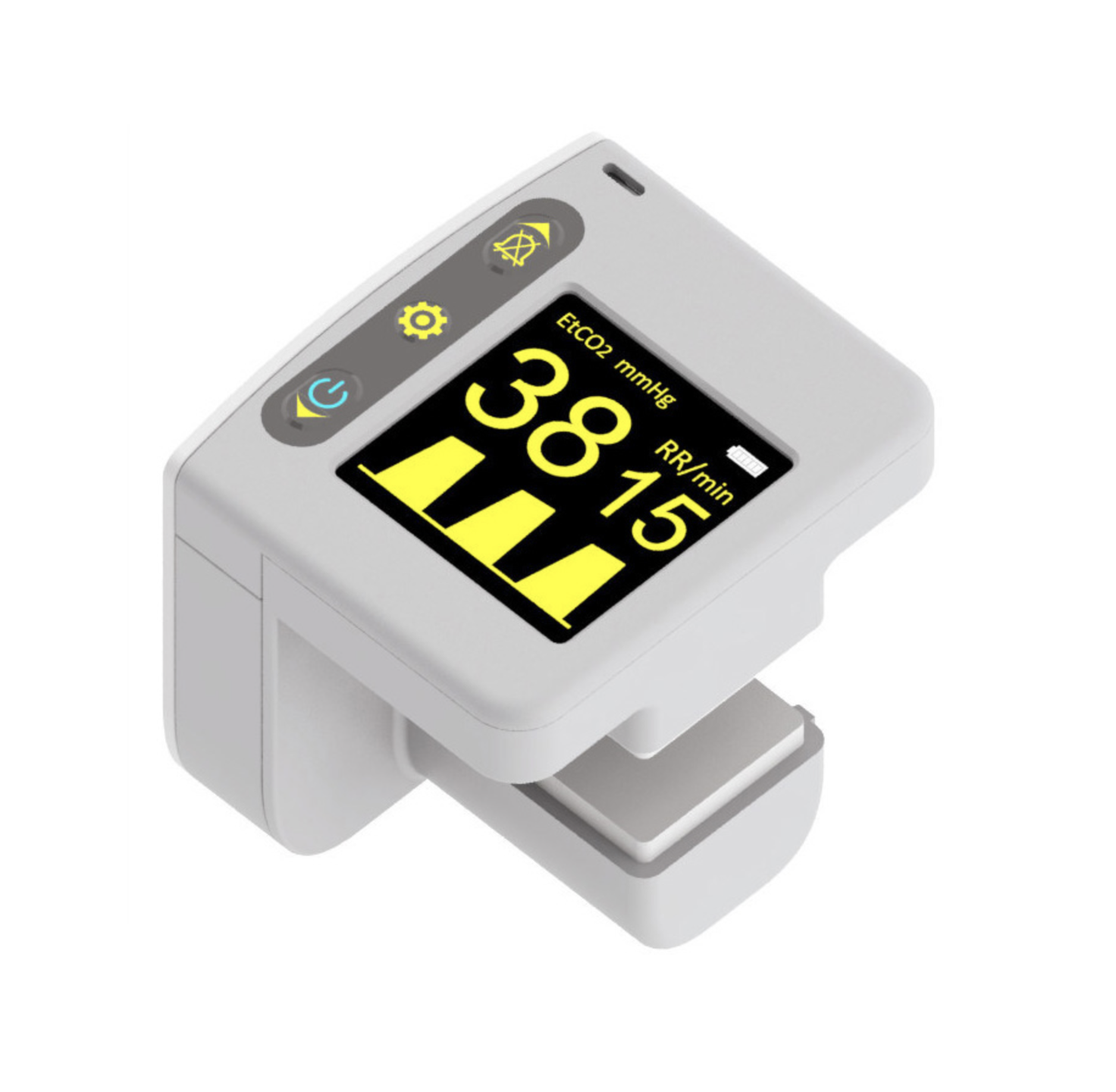

MEMO kapnograf od CapnoMed je kompaktný prenosný monitor na kontinuálne sledovanie koncentrácie oxidu uhličitého vo vydychovanom vzduchu (EtCO₂), dychovej frekvencie (RR) a kapnografickej krivky (kapnogramu).
Zariadenie poskytuje rýchle a presné monitorovanie ventilácie pacienta v reálnom čase, čo umožňuje včasné odhalenie respiračných komplikácií, hypoventilácie alebo nesprávnej polohy dýchacích ciest.
MEMO využíva NDIR infračervenú technológiu merania CO₂ bez pohyblivých častí, ktorá zabezpečuje vysokú presnosť, stabilné merania a spoľahlivú prevádzku. Monitor zobrazuje hodnoty EtCO₂, dychovú frekvenciu a priebeh kapnogramu už niekoľko sekúnd po začatí merania.
Vďaka malým rozmerom (51 × 43 × 45 mm), nízkej hmotnosti približne 65 g vrátane batérií a napájaniu pomocou 2 AAA batérií je vhodný na použitie v urgentnej medicíne, anestéziológii, intenzívnej starostlivosti, pri transportoch pacientov, počas resuscitácie aj pri procedurálnej sedácii. Monitor je odolný voči otrasom a striekajúcej vode (IP33).
Zariadenie podporuje monitorovanie dospelých pacientov, detí aj novorodencov pomocou rôznych adaptérov dýchacích ciest. Obsahuje zvukové a vizuálne alarmy pri neprítomnosti dychu, odpojení adaptéra alebo prekročení nastavených limitov EtCO₂.
Hlavné funkcie
- Meranie EtCO₂ (0 – 99 mmHg)
- Monitorovanie dychovej frekvencie (0 – 150 dychov/min)
- Zobrazenie kapnografickej krivky
- Automatická kompenzácia atmosférického tlaku
- Rýchly nábeh a okamžité meranie
- Vizuálne a akustické alarmy
- Použitie pre dospelých, deti a novorodencov
Technické špecifikácie
- Princíp merania: 2-kanálový analyzátor plynov typu NDIR (nedisperzná infračervená technológia), bez pohyblivých častí
- Minimálny prietok vzorky: 1 l/min
- Rozsah merania: CO₂ 0–99 mmHg, 0–9,9 kPa, 0–13 %
- Rozlíšenie merania: CO₂ 1 mmHg, 0,1 kPa alebo 0,1 %
- Presnosť merania CO₂
- 0–40 mmHg: ±2 mmHg; 41–99 mmHg: ±8 % z nameranej hodnoty
- 0–5,3 %: ±0,3 %; 5,4–9,9 %: ±8 % z nameranej hodnoty
- 0–5,3 kPa: ±0,3 kPa; 5,4–9,9 kPa: ±8 % z nameranej hodnoty
- Odchýlka presnosti merania CO₂ (drift)
- Krátkodobý drift: menej ako 1 mmHg odchýlka počas 4 hodín
- Dlhodobý drift: zachovanie požadovanej presnosti merania počas 120 hodín
- Dychová frekvencia (RR): 0–150 dychov/min
- Presnosť merania dychovej frekvencie: ±1 dych/min
- Adaptér dýchacích ciest pre dospelých/deti: Mŕtvy priestor 6 ml, odpor prietoku < 0,3 cm H₂O (pri 30 l/min)
- Adaptér dýchacích ciest pre novorodencov: Mŕtvy priestor 1 ml, odpor prietoku < 1,3 cm H₂O (pri 10 l/min)
- Kompenzácia plynov / displej: Farebný TFT displej 1,44", rozlíšenie 128 × 128 pixelov
- Rozmery: 51 × 43 × 45 mm
- Teplota: Prevádzka: 0 až +40 °C; Skladovanie: −40 až +70 °C; Transport: −40 až +70 °C
- Vlhkosť: Prevádzka: 10–90 % RH bez kondenzácie; Skladovanie: 10–90 % RH bez kondenzácie; Transport: 10–90 % RH bez kondenzácie
- Atmosférický tlak: Prevádzka: 400–800 mmHg; Skladovanie: 400–800 mmHg; Transport: 400–800 mmHg
- Odolnosť voči vode: IP33 – ochrana proti striekajúcej vode (iba senzor)
- Alarmy a bezpečnostné funkcie: zvukové a vizuálne alarmy pri:
- apnoe (bez dychu)
- nepripojenom adaptéri
- prekročení limitov EtCO₂
- kontrole adaptéra
- Oblasti použitia: anestéziológia, urgentná medicína, intenzívna starostlivosť (JIS/ARO), transport pacientov, resuscitácia, procedurálna sedácia.
